Советский истребитель И-16: история создания, описание, характеристики

СОДЕРЖАНИЕ

История создания
Описание конструкции
Модификации
Эксплуатация и боевое применение
Характеристики

Тридцатые годы прошлого века – это эпоха бурного развития самолетостроения в СССР. Среди многочисленного авиационного парка Советского Союза истребитель И-16 можно смело назвать самой известной и узнаваемой машиной. Этот самолет блистал в небе Испании, в доводке И-16 принимали участие такие легендарные асы, как Чкалов, Коккинаки и Юмашев, этот истребитель был непременным участником многочисленных советских фильмов про летчиков, парадов на Красной площади, его изображали на плакатах и в детских книжках.

И-16 можно смело назвать этапной машиной, причем не только для советской, но и для мировой авиации. По сути, он стал родоначальником нового вида боевых самолетов – скоростных истребителей-монопланов. Появление И-16 привело к пересмотру не только устоявшихся взглядов на конструкцию истребителей, но и изменило представления о тактике их использования и организации воздушного боя.

И-16 был разработан в начале 30-х годов в КБ советского «короля истребителей» Николая Поликарпова. Первый полет самолета состоялся в конце 1933 года. В следующем году истребитель И-16 был принят в эксплуатацию, началось его серийное производство, которое продолжалось до 1942 года. За этот период было изготовлено более 10 тыс. машин.

Боевым крещением для И-16 стала Гражданская война в Испании, затем истребитель участвовал в конфликте на Халхин-Голе, в Зимней войне с Финляндией и в Великой Отечественной войне. Истребитель И-16 постоянно совершенствовался: за время серийного производства было изготовлено более десяти модификаций этого самолета.

На момент нападения Германии на СССР И-16 составлял значительную часть истребительного парка

РККА

. Многие прославленные советские асы начинали свой боевой путь именно на И-16. В Красной армии этот самолет получил ласковое прозвище «ишак» или «ишачок». За высокую маневренность немецкие пилоты прозвали этот советский истребитель «крысой» или «мухой». Во время войны самолет И-16 использовался до 1944 года. В январе 1943 года советский летчик Голубев сбил на «ишачке» два новейших немецких истребителя FW-190A.

В Испании эксплуатация И-16 продолжалась до 1953 года.

Кроме ВВС СССР, И-16 использовался военно-воздушными силами Испании, Гоминьдана, Монголии. На трофейных И-16 летали летчики Финляндии, Румынии, не брезговали этим истребителем и пилоты Люфтваффе.

История создания

В начале 30-х годов некоторые советские авиаконструкторы начали понимать, что эра самолетов-бипланов навсегда уходит и будущее истребительной авиации за самолетами-монопланами, отличающимися более высокими скоростными характеристиками. К такому же мнению стало склоняться и руководство РККА.

В 1932 году конструкторам КБ Сухого было выдано задание разработать истребитель-моноплан для ВВС РККА. Примерно в это же время Поликарпову поручается создать биплан, который планировали принять на вооружение в случае неудачи Сухого. Впоследствии этот самолет был принят на вооружение и получил обозначение И-15. Однако одновременно Поликарпов в инициативном порядке начал работать и над созданием истребителя-моноплана, будущего И-16.

В начале 1933 года руководство военно-воздушных сил, ознакомившись с проектом Поликарпова, выдало конструктору официальное задание на разработку истребителя. А в ноябре, увидев макет самолета, приняло решение о запуске этой машины в серию.

Первый прототип И-16 (ЦКБ-12) поднялся в воздух 30 декабря 1933 года, за его штурвалом находился самый знаменитый советский лётчик тридцатых годов – Валерий Чкалов. Для проведения испытаний были созданы два самолета: на одном из них был установлен двигатель Right Cyclone, а на втором — серийный отечественный мотор воздушного охлаждения М-22 (480 л. с.).

На испытаниях — как и рассчитывали конструкторы — И-16 показал прекрасные скоростные характеристики: ЦКБ-12 (двигатель М-22) разогнался до 303 км/ч на высоте 1 тыс. метров, а ЦКБ-12бис (Right-Cyclone) – до 361 км/ч. При этом нужно учитывать, что оба самолета были оснащены неубирающимся лыжным шасси, и это значительно снижало их скорость.

Но не все было так гладко. По сравнению с тихоходными бипланами новый истребитель отличался неустойчивостью в полете и был весьма сложен для пилотирования. Дело в том, что Поликарпов для улучшения маневренности истребителя намерено ухудшил его устойчивость, сместив центр тяжести назад. Справиться с этой машиной мог лишь умелый летчик. И-16 вообще хотели снять с испытаний и закрыть этот проект. К счастью, самолет очень понравился Чкалову, и лишь благодаря его огромному авторитету машину удалось отстоять. Однако было приказано допускать к полетам на И-16 только опытных летчиков и запретить совершать на нем фигуры высшего пилотажа.

Также не слишком удовлетворительными оказались взлетно-посадочные характеристики новой машины и обзор задней полусферы.

В феврале 1934 года начались государственные испытания истребителя, а в конце марта – эксплуатационные, которые проходили под Севастополем. 1 мая новейший самолет был показан во время парада на Красной площади.

Испытания продолжались до конца 1934 года, конструкторам пришлось серьезно дорабатывать машину. Много проблем было с уборкой и выпуском шасси. Этот процесс производился вручную, система часто заедала и представляла сложности даже для физически крепких пилотов. Кроме того, была не доведена топливная система самолета, вызывала вопросы прочность фонаря, пилоты жаловались на неудобные ремни в кабине. Следует отметить, что проблема с уборкой и выпуском шасси на И-16 так и не была решена окончательно.

Одновременно с испытаниями и доводкой машины разворачивалось ее серийное производство на заводах № 21 (г. Горький) и № 39 (г. Москва). В 1934 году авиазавод в Москве должен был выпустить 50 истребителей, еще 250 машин стояло в планах горьковского авиазавода.

Первая серийная модификация самолета получила наименование И-16 тип 4. Начало производства И-16 – это действительно знаменательное событие в истории отечественной авиации: до 1937 года СССР был единственной авиационной державой, которая имел на вооружении скоростные истребители-монопланы.

В 1935 года И-16 был продемонстрирован на выставке в Милане, где он произвел настоящий фурор.

Серьезные проблемы возникли во время освоения новой машины в войсках. Летчики, которые всю жизнь летали на тихоходных бипланах с хорошей управляемостью, поначалу просто боялись нового самолета. Было множество летных происшествий и катастроф, И-16 был очень строг в управлении и требовал от пилота максимальной концентрации. Да и психологически летчикам было сложно садиться в новый самолет, который имел только одно крыло и убирающиеся шасси.

Чтобы поднять дух советских пилотов, группа ведущих летчиков-испытателей страны провела несколько показательных полетов на И-16, во время которых были исполнены фигуры высшего пилотажа и синхронный групповой пилотаж. Машины для выступлений были выкрашены в ярко-красный цвет, поэтому подобные группы назывались «красными пятерками».

Эксплуатация И-16 в строевых частях показала, что машина имеет значительный потенциал для дальнейшей модернизации. Это позволило, проводя усовершенствования самолета, поддерживать его характеристики на хорошем мировом уровне в течение нескольких лет.

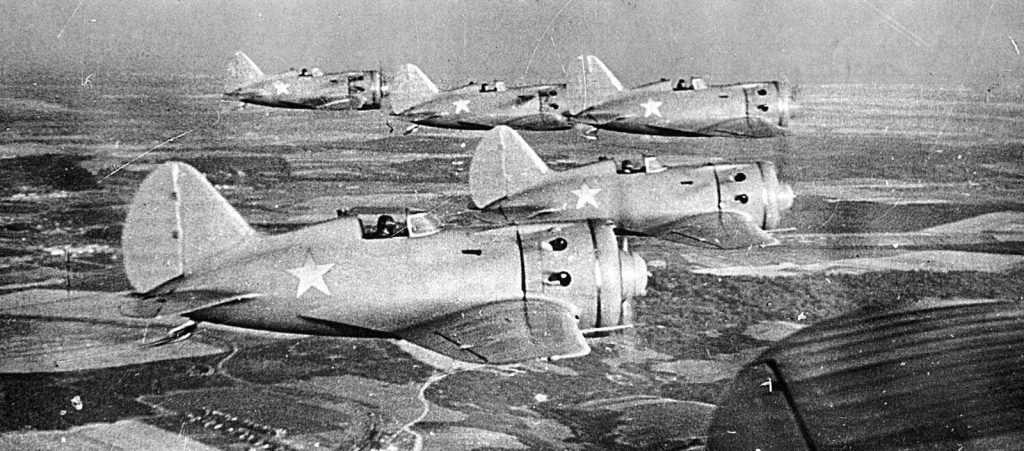

Боевое крещение И-16 получил в 1936 году в небе Испании. На этом истребителе сражались как советские пилоты, направленные в эту страну, так и испанские летчики, прошедшие дополнительную подготовку в Советском Союзе. Первая партия новых самолетов прибыла на Пиренейский полуостров в конце октября 1936 года, а 9 ноября случилось первое боевое столкновение с самолетами противника.

В 1937 году истребителя И-16 были отправлены в Китай и Монголию, где они участвовали в боях японцами. Очень долго советский самолет превосходил всех своих противников, только в конце 30-х годов были созданы более современные истребители типа

В 1939 году И-16 принимал участие в конфликте на Халхин-Голе, в августе этого же года между СССР и Китаем было подписано соглашение о строительстве завода для сборки советских самолетов. В августе 1939 года произошло еще одно знаменательное событие: с И-16 был впервые осуществлен пуск авиационных реактивных неуправляемых снарядов, с помощью которых было сбито два японских истребителя.

Истребитель И-16 использовался во время войны с Финляндией. 1 декабря 1939 года произошел первый воздушный бой между финской авиацией и ВВС РККА. Обе стороны понесли потери: был сбит один И-16 и финский «Бристоль Бульдог».

И-16 принимали участие в Великой Отечественной войне с самых первых ее часов. Этот истребитель добыл первую воздушную победу для советских ВВС в этой войне: 22 июня в 3.30 в небе над Брестом был уничтожен немецкий Bf.109. В том же районе, спустя тридцать минут (около 4.00), свою первую победу одержало и люфтваффе: немецкий истребитель сбил И-16.

8 июля группе пилотов И-16 из 158-го истребительного авиаполка впервые было присвоено звание Героя Советского Союза.

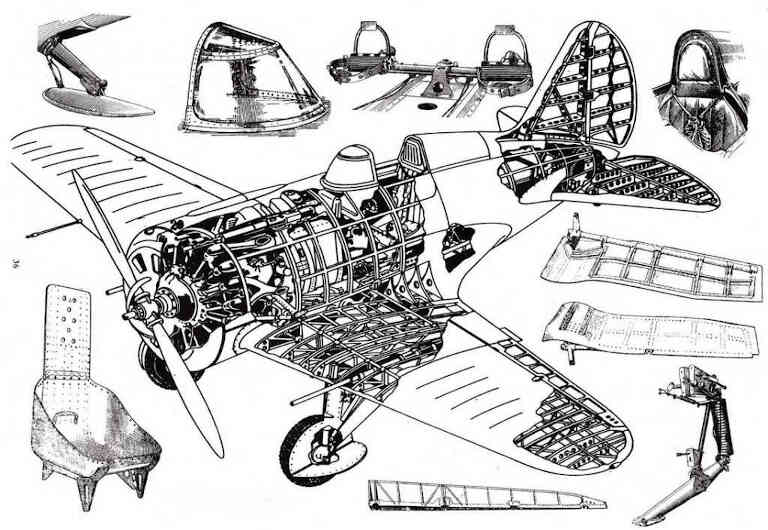

Описание конструкции

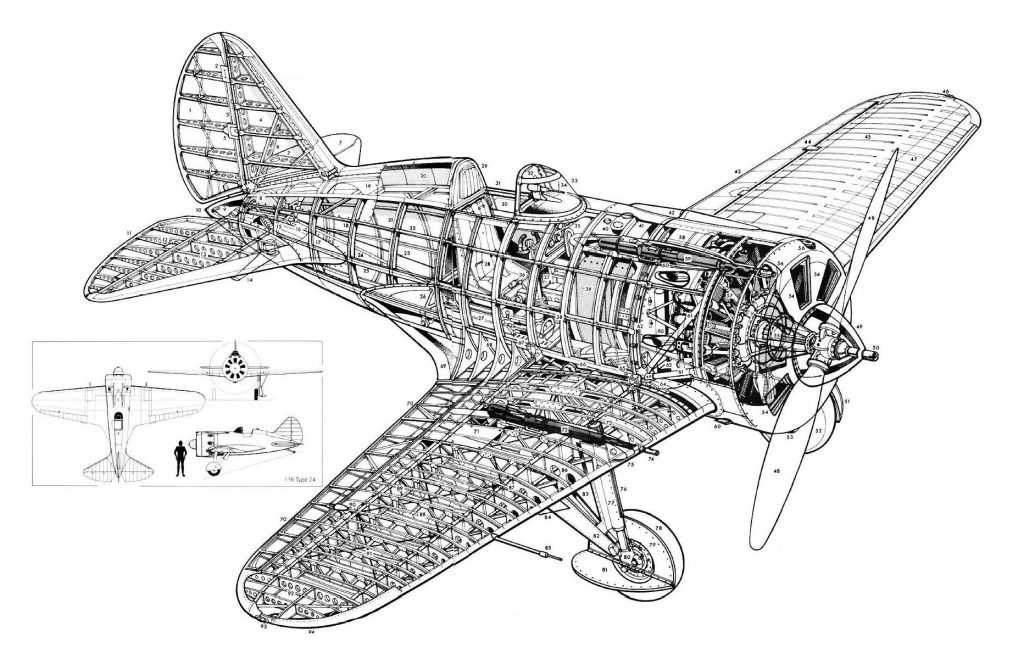

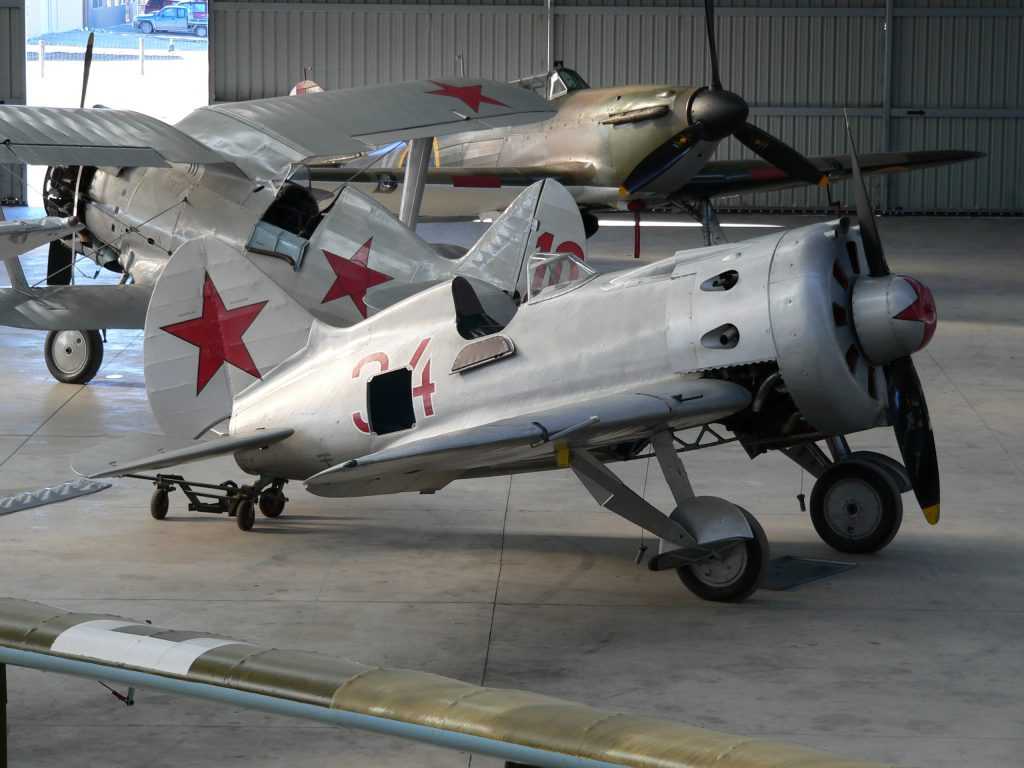

Истребитель И-16 выполнен по классической аэродинамической схеме, он имел смешанную конструкцию, основными материалами которой были сталь, алюминий и дерево.

Самолет имел фюзеляж типа полумонокок, состоящий из двух половинок. В качестве каркаса использовался набор деревянных лонжеронов, стрингеров и шпангоутов, сверху обклеенных березовым шпоном. Каркас был усилен стальными уголками, обшивка обтягивалась тканью, шпаклевалась и полировалась.

Крыло имело два лонжерона и состояло из центроплана и двух консолей. Лонжероны изготавливались из стальных труб, нервюры – из дюралюминиевых профилей. В передней части обшивка центроплана состояла из фанеры, а сзади – из дюралюминия. Элероны занимали практически всю заднюю кромку консолей крыла.

Хвостовое оперение одинарное, с металлическим силовым набором и полотняной обшивкой.

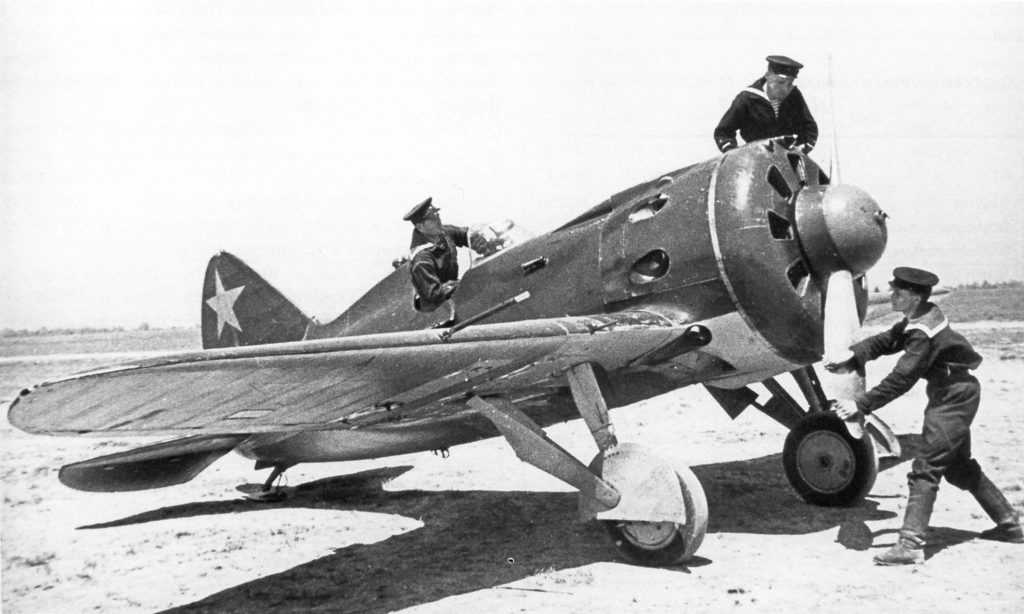

И-16 имел трехопорное убирающееся шасси с двумя главными стойками и хвостовым костылем. На поздних модификациях хвостовой костыль был заменен неубирающимся колесом.

Колеса оснащались тормозами колодочного типа с приводом от педалей. Амортизация шасси – жидкостно-газовая. Уборка и выпуск шасси производился вручную, с помощью лебедки. Система имела большое количество элементов и была ненадежной. Чтобы выпустить или убрать шасси, пилоту нужно было совершить 44 оборота лебедкой.

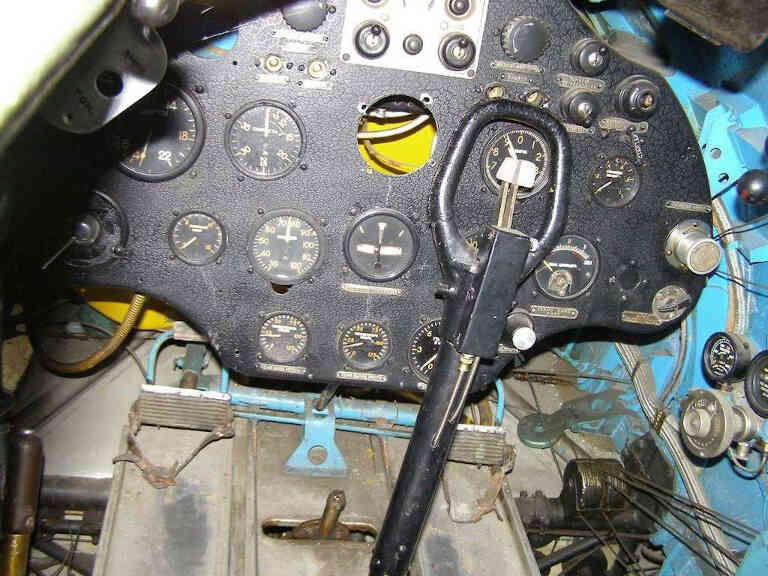

Кабина пилота была смещена к хвостовой части самолета, первоначально она была закрытая, затем ее сделали открытой. Подобное решение было вынужденным: конструкция фонаря была неудачной, и это сильно ограничивало обзор пилоту. Кроме того, летчики считали, что летать с открытой кабиной более безопасно, они боялись не успеть открыть фонарь в случае аварии. На поздних модификациях истребителя для защиты пилота была установлена бронеспинка, которая имела толщину 8 мм.

Силовая установка истребителя И-16 состояла из звездообразного двигателя воздушного охлаждения с девятью цилиндрами. На разные модификации самолета устанавливались различные моторы: И-16 тип 4 был оснащен двигателем М-22 (480 л. с.), а на поздних сериях машины стояли моторы с мощность около 1 тыс. л. с. Винт был выполнен из алюминиевого сплава. Его шаг можно было менять на земле.

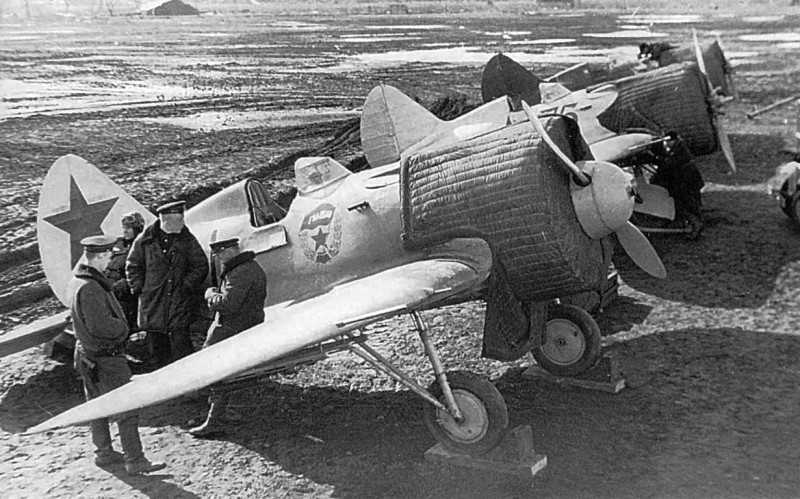

Самолеты имели капот цилиндрической формы, с девятью отверстиями в лобовой части, через которые набегающий поток охлаждал двигатель и выходил сквозь восемь вырезов по бокам. Через них выводились и выхлопные газы.

Вооружение первых модификаций истребителя состояло из двух пулеметов ШКАС, которые устанавливались в консолях крыла, позже к ним добавили еще два синхронных. На поздних сериях машины крыльевые пулеметы были заменены пушками ШВАК (20 мм). На самолет можно было устанавливать дополнительные топливные баки, авиабомбы или реактивные снаряды РС-82.

И-16 красили в самые разные цвета, но чаще всего сверху истребитель был темно-зеленый, а снизу – светло-голубой.

Модификации

Ниже указаны основные модификации истребителя И-16 и даны их основные особенности:

И-16 тип 4. Базовая модель самолета, серийное производство которой началось в 1934 году. Истребитель оснащался двигателем М-22 (480 л. с.), вооружение машины состояло из двух пулеметов ШКАС (7,62 мм) в крыле. Выпуск модификации продолжался до весны 1936 года, всего было изготовлено около 400 самолетов. Данная модификация не экспортировалась.
И-16 тип 5. Модификация самолета с двигателем М-25 (725 л. с.) Выпуск типа 5 начался в середине 1935 года и продолжался до начала 1938 года. Этот истребитель имел капот несколько другой формы, на нем был установлен кок и храповик. И-16 тип 5 активно использовался в Испании, очень часто на этот самолет устанавливали самодельную бронеспинку.
И-16 тип 6. Модификация истребителя, которая появилась после начала применения И-16 в Испании, в ее конструкции был учтен опыт реальных боевых действий. Под двигателем самолета появился синхронный пулемет, бронеспинка и маслорадиатор. Закрытый фонарь был заменен на открытый. Небольшая партия самолетов этой модификации была отправлена в Испанию.
И-16 тип 10. Модификация истребителя с двигателем М-25В (750 л. с.). Также было изменено вооружение машины: два дополнительных синхронных пулемета ШКАС были установлены над двигателем, каждый из них имел боекомплект из 650 патронов. Все это привело к увеличению взлетной массы до 1700 кг. На эту машину можно было установить убирающиеся лыжи, которые в полете прижимались к центроплану. Крыло самолета было оснащено посадочными щитками. И-16 тип 10 является одной из наиболее массовых модификаций истребителя. Ее выпускали не только в СССР, но и наладили лицензионный выпуск в Испании. Было изготовлено несколько экспериментальных машин, оснащенных мощными американскими двигателями. Это позволило значительно повысить их эффективность в боях с немецкими истребителями Messerschmitt Bf.109.
И-16 тип 12. Модификация истребителя, на которой пулеметы в крыльях были заменены пушками ШВАК.
И-16 тип 17. Это модификация самолета И-16 тип 10 с крыльевыми пушками ШВАК вместо пулеметов. В местах их установки конструкция крыла была усилена. Каждое орудие имело боекомплект в 150 снарядов.

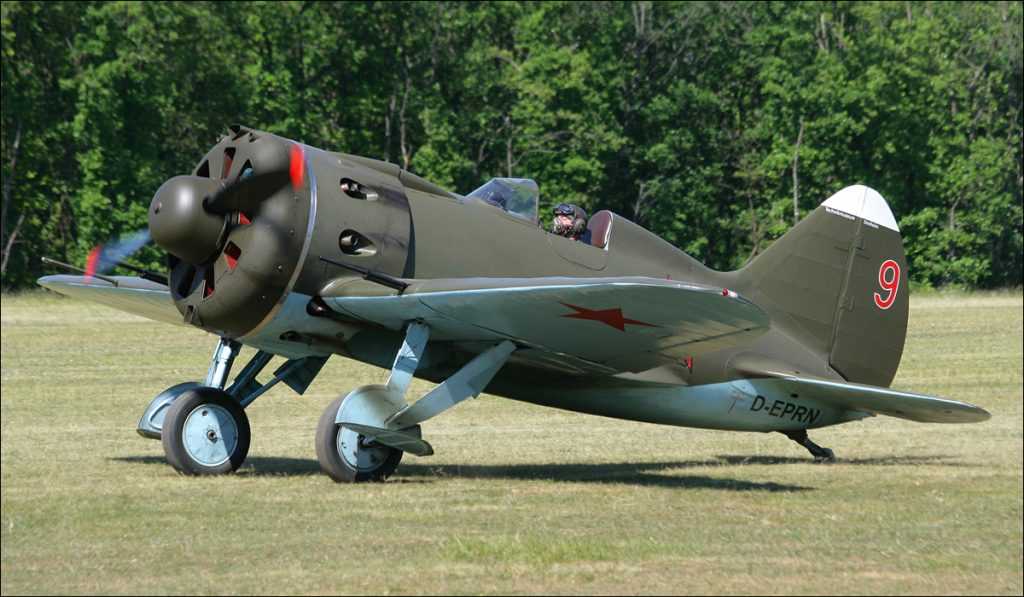

И-16 тип 18. Вариант истребителя, оснащенный двигателем М-62 (1000 л. с.) с двухскоростным нагнетателем и винтом ВИШ-6А изменяемого шага. Для винтов были разработаны новые коки. Также была усилена моторама самолета, улучшена маслосистема, самолет получил новый карбюратор. Топливные баки были защищены броней. Вооружение истребителя состояло из четырех пулеметов ШКАС. Модификация И-16 тип 18 имела визуальное отличие: хвостовое колесо, установленное вместо костыля. Самолёт изготавливался в значительных количествах. Данная модификация имела лучшую устойчивость в полете, его управление было менее строгим, улучшились взлетно-посадочные характеристики.
И-16 тип 24. Этот самолет является модификацией И-16 тип 18. На него был установлен новый двигатель М-63 и усилена конструкция фюзеляжа и крыла. Между лонжеронами была установлена дополнительная обшивка из фанеры, что значительно уменьшило кручение крыла. Истребитель был оснащен винтом изменяемого шага ВИШ АВ-1 с новым коком, усилена конструкция шасси. Кроме того, данная модификация могла оснащаться дополнительными подвесными баками с объемом 200 литров. Вооружение истребителя состояло из четырех пулеметов ШКАС, два из которых могли быть заменены 12,7-мм БС. Также истребители этой модификации могли быть вооружены реактивными снарядами РС-82 (до шести штук). Масса самолета достигала 2050 кг.
И-16 тип 27. Истребитель – вариант глубокой модернизации типа 17 путем замены мотоустановки. Самолет был вооружен двумя пушками ШВАК.
И-16 тип 28. Модификация самолета И-16 тип 24, с пушечным вооружением вместо пулеметного.
И-16 тип 29. Последняя серийная модификация истребителя, ее серийное производство началось в 1941 году. Самолет оснащался двигателем М-63, его вооружение состояло из двух пулеметов ШКАС и одного БП. На этом самолете была усилена конструкция шасси, некоторые истребители этой модификации оснащались радиостанциями.

Эксплуатация и боевое применение

И-16 стал первым советским скоростным истребителем-монопланом, поэтому многие элементы его конструкции были проработаны недостаточно. Однако создание подобной машины, безусловно, можно назвать значительным прорывом для советского авиастроения. Однозначной ошибкой конструкторов можно назвать смещение центровки к хвосту, что и стало причиной большинства недостатков этой боевой машины.

Самолет был очень строг и требователен в управлении, он не прощал летчику ошибок и требовал от него полнейшей концентрации. Зато считалось, что если пилот сумел освоить И-16, то он без проблем будет летать на любом самолете.

Долгое время И-16 практически не имел конкурентов по скорости и маневренности, что показали уже первые боевые столкновения в Испании. Кроме того, «ишачок» отличался значительной живучестью и легко ремонтировался. Первые модификации истребителя имели проблемы с перегревом двигателя на максимальных оборотах, но установка маслорадиаторов исправили ситуацию.

Советские истребители отлично показали себя в боях с немецкими и итальянскими бипланами, но ситуация в корне изменилась после появления в Испании Messerschmitt Bf.109. Франко вообще считал И-16 «Боингом», он не верил, что этот самолет могли сделать в СССР.

И-16 активно и довольно успешно применялся на Дальнем Востоке против японских войск. Его основными (и довольно серьезными) противниками стали Mitsubishi A5M и Nakajima Ki-27.

Основным оппонентом И-16 в Зимней войне стал истребитель Fokker D.XXI, который стоял на вооружении финских ВВС. Несмотря на значительное количественное превосходство, советские истребительные подразделения понесли серьезные потери.

На момент нападения гитлеровской Германии на СССР в западных округах находилось более 1600 истребителей И-16. В середине 1941 года «ишачок» был реально устаревшим самолетом. Он уступал своему основному сопернику Bf.109Е по горизонтальной скорости и по скорости набора высоты, хотя и значительно превосходил Ме-109 в маневренности. Однако немецкие летчики обычно не вступали в «собачьи драки» на горизонтали и при желании могли легко избежать боя, если находились в невыгодной позиции.

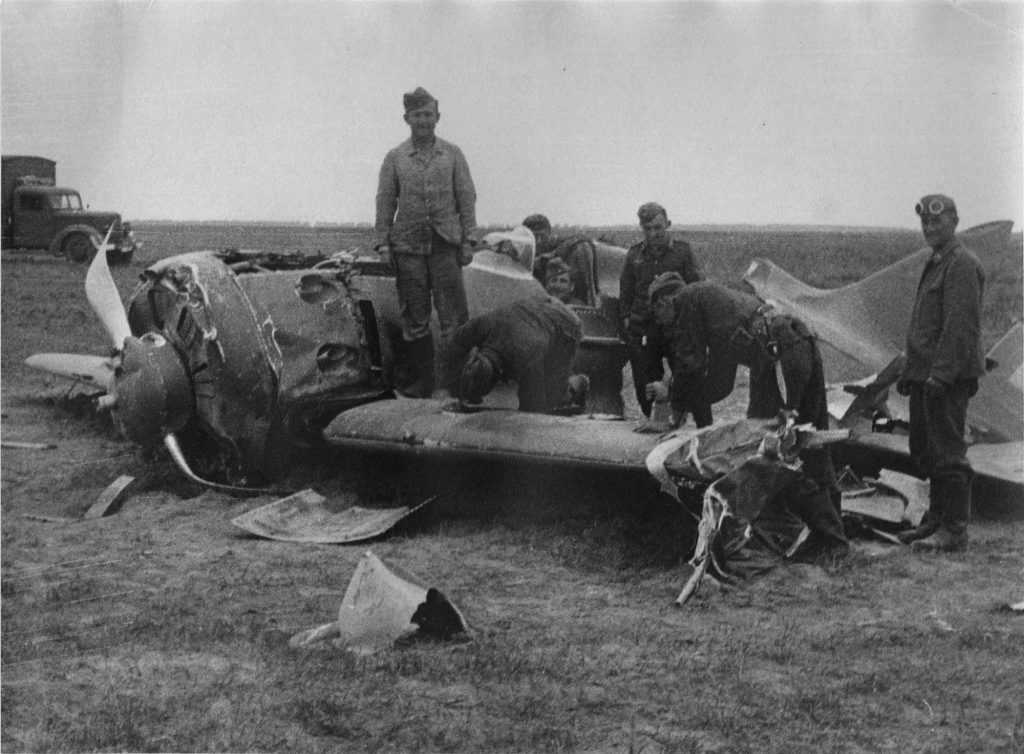

Советские лётчики понесли очень тяжелые потери в людях и технике в первые месяцы войны. Погибших кадровых летчиков пытались заменить молодым пополнением, но зачастую оно было плохо подготовлено. Это привело к большому числу небоевых потерь (около 40%), так как эта машина не прощала небрежного отношения к себе. Кроме того, неопытный летчик на И-16 не мог на равных противостоять немецкому пилоту на Ме-109. Поэтому в 1941 году средняя продолжительность жизни летчика-истребителя на И-16 составляла 1-3 боевых вылета.
