Сегодня будем делать простейшую машинку на радиоуправлении. Поставим камеру и получится мини-шпион!

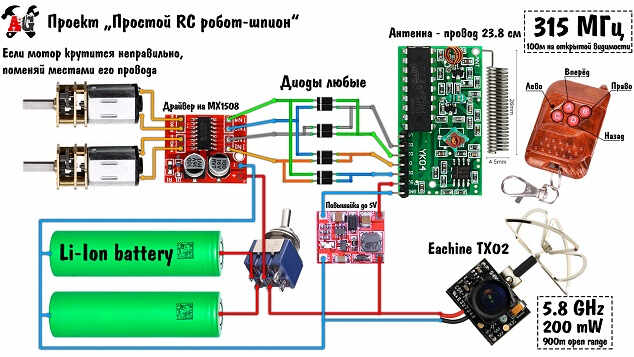

Решил вот попробовать собрать простейшую схему радиоуправления для машинки на основе китайского пульта и приёмного модуля, работать должно до 100-150 метров (Илюха с Огненного ТВ проверял). Показанная в видео мини FPV камера бьёт до 900м по прямой видимости (но уже с помехами). Используя миниатюрный полномостовой драйвер для двух моторчиков и пакетик диодов таки получилось при помощи четырёх логических сигналов управлять двумя моторами по "танковой" колёсной схеме, работает замечательно!
На этой странице - описание и комплектующие.
Компоненты робота:
- Пульт и приёмник http://ali.pub/2sbbx0
- Драйвер моторов http://ali.pub/2sbbzc
- Диоды 1N4004 http://ali.pub/2sbcb7
- Моторчик мини (200 RPM) http://ali.pub/2sbcr5
- Моторчик большой http://ali.pub/2sbcp7 http://ali.pub/2sbcqy
- Повышайка до 5В http://ali.pub/2sbcth http://ali.pub/2sbcu9
- Аккумуляторы 18650 http://ali.pub/2sbcx6 http://ali.pub/2sbcxk
- Батарейный отсек (2x) http://ali.pub/2sbcvt
- Тумблер http://ali.pub/2sbcyq
- Макетка http://ali.pub/2sep63
- Танковое шасси http://ali.pub/2smqi3
FPV:
- Камера 3 в 1 http://ali.pub/2sbd3l http://ali.pub/2sbd3z
- FPV часы http://ali.pub/2sbd55
- Крутой дисплей http://ali.pub/2sbdcj
- Менее крутой http://ali.pub/2sbddp
- FPV OTG приёмник http://ali.pub/2sbdfu http://ali.pub/2sbdg8
- FPV шлем как у меня http://ali.pub/2sbdh7
- Хороший FPV шлем http://ali.pub/2sbdhs
- FPV очки http://ali.pub/2sbdj5
